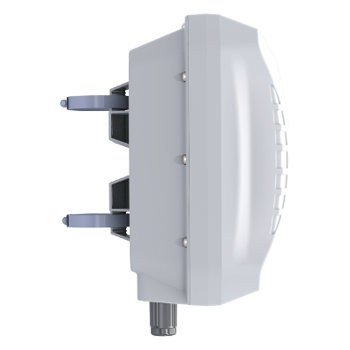

Poynting Antenne A-EPNT-0001-V1-01 5G/LTE Antenne SMA (F) - Weiß

X-POLARISED, OMNI-DIRECTIONAL, 5G/LTE & WI-FI CPE 617 – 3800 MHz, 5 dBi; 4x4 LTE/5G (MIMO); 2x2 Wi-Fi (MIMO)

Überblick

Poynting Antennas stellt seine brandneue Antennengehäuse-Serie ePoynt vor. Die ePoynt-Gehäuse sind für eine Vielzahl von Routermodulen ausgelegt und verwandeln das Antennengehäuse in ein Customer Premises Equipment (CPE) - fügen Sie einfach Ihren eigenen LTE/5G-Router hinzu. Das ePoynt Gehäuse kann Router bis zu einer Größe von 185 x 145 x 45 mm³ aufnehmen.

Der ePoynt-1 (EPNT-1) kombiniert unsere kreuzpolarisierten Rundstrahlantennen für eine verbesserte Leistung. Dies ist ideal für bebaute Gebiete, in denen sich mehrere Basisstationen in der Nähe befinden, wo aber aber aufgrund der verbesserten MIMO-Konfiguration eine höhere Stabilität und ein höherer Durchsatz erforderlich sind.


Der EPNT-1 verfügt über vier kreuzpolarisierte Antennen und ist damit ideal für 4x4 MIMO- oder duale 2x2 MIMO-Router. Die Antennen bieten eine breitbandige Abdeckung von 617 bis 3800 MHz und sind damit ideal für LTE- und 5G-Implementierungen mit einem Spitzengewinn von 5 dBi. Das EPNT-1 enthält außerdem zwei omnidirektionale Dual-Band-Wi-Fi-Antennen, die das 2,4-GHz- und das 5-6-GHz-Wi-Fi-Band für 2x2 MIMO abdecken.
Die Antenne ist witterungsbeständig und wasserdicht nach IP65.

Eigenschaften

• Ultrabreitband-Abdeckung für 2G, 3G, 4G und 5G
• Omnidirektionale Antennen mit einem Spitzengewinn von 5 dBi
• 4x4 MIMO für verbesserte Leistung
• Wand-, Mast- und Fenstermontage möglich
• Wetterfestes und wasserdichtes Gehäuse (IP65)
• 1 x externer USB-Anschluss, 1 x Ethernet-Anschluss und 2 x externer SMA
• Anschlüsse für zusätzliche Antennen

Anwendungsbereich

• Außenantenne für Fixed Wireless Access (FWA)
• 5G/LTE-Internetkonnektivität für Verbraucher
• Industrieller und kommerzieller 5G/LTE-Einsatz
• Verbesserung des Empfangs in städtischen und ländlichen Haushalten
• Intelligente Umwelt- und Wassersysteme für M2M und IoT
• Öl- und Gas-Kommunikationssysteme

Technische Daten

• Frequenzbereiche:

1. 617 - 960 MHz
2. 1427 - 1517 MHz
3. 1710 - 2700 MHz
4. 3400 - 3800 MHz

• Verstärkung (max):

1. 1 dBi @ 617 - 960 MHz
2. 2,5 dBi @ 1427 - 1517 MHz
3. 5 dBi @ 1710 - 2700 MHz
4. 4,5 dBi @ 3400 - 3800 MHz

• VSWR: <2,5:1
• Belastbarkeit der Einspeisung: 10W
• Eingangsimpedanz: 50 Ohm (nominal)
• Polarisierung: Zelle 1: ±45
• Zelle 2: Vertikal & Horizontal linear
• Pfad zur Erde: Ja
• Windbeständigkeit: ≤220 km/h
• Temperaturbereich (Betrieb): -40°C bis +70°C
• Umgebungsbedingungen: Außen/Innen
• Schutzart/Standard für das Eindringen von Wasser: IP 65
• Salzsprühnebel: MIL-STD 810G/ASTM B117
• Relative Luftfeuchtigkeit bei Betrieb: Bis zu 98%
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% - nicht kondensierend
• Lagertemperatur: -40°C bis +70°C
• Entflammbarkeitsklasse des Gehäuses: UL 94-HB
• Schlagfestigkeit: IK 08
• Produktsicherheit &
• Umwelt:
• Entspricht der CE- und RoHS-Norm
